如何实现高压清洗机铸件清砂自动化
2024-05-09 09:43:05

高压清洗机是一种新型的高压清洗设备,它的原理是利用高压泵将动力源的机械能转换为压力能,具有高强度压力的水通过高压喷嘴的小孔,再将压力能转换为动能,从而形成高速的微细水射流,利用高压水射流的强大冲击力冲击被清洗物体,把污垢剥离、清除,从而达到清洗的目的。高压水射流是一种高度集中的非淹没射流,由喷嘴喷射出的水流可分为原始段和基本段两部分。原始段水流中间密实呈锥形,这部分水流为等速核,保持射流速度不变。由等速核尖端到渗气边界层消失的一段水流为基本段。清砂主要是利用基本段。高压清洗机清砂主要是靠高压水射流的冲刷、楔劈及切割作用来实现的。当砂型(芯)强度较低时,喷射的水流依靠其冲击力,大面积地将型砂破碎削落;当砂型(芯)强度较高时,射流像一把利斧将砂型(芯)劈开。

 使用高压清洗机对铸件清砂效率很高,并且具有对铸件表面无磨损、环保无污染、工作简易便捷等特点,可对不同铸件选择不同的高压喷嘴进行有针对性的清砂。那么如何实现高压清洗机铸件清砂自动化作业呢?


高压清洗机铸件清砂自动化系统的结构特点:

 1、自动化铸件清砂系统主要由高压清洗机、清洗车、高压喷枪及回转承送车等组成。

它的工作流程是,高压清洗机抽取清水池中的水,经过加压后输送到清洗车上的高压喷枪,喷枪喷出的高压水射流射向置于回转承送车上的铸件,将型砂或芯砂冲刷或切割掉,沙粒与水流一起流向砂浆池。在清砂过程中,清洗车沿轨道前后移动,高压喷枪边清洗边上下移动,回转承送车沿轨道横向移动和自由旋转,从而实现对铸件全方位的清洗。

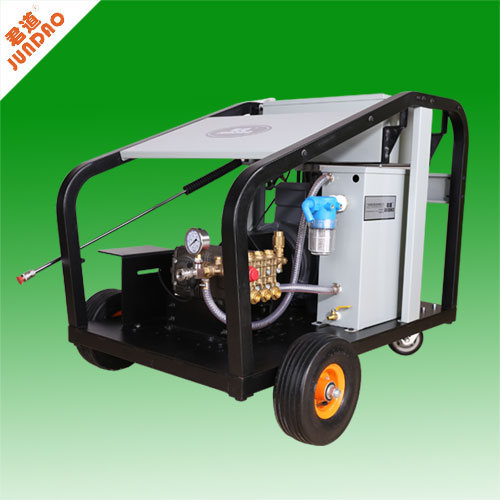

 2、自动化铸件清砂系统中高压清洗机采用往复式柱塞泵。根据清砂动力学的计算,水压为160-200bar、流量为15-20m3/h,可满足清砂的需要。所以最终选择DU200/20EM高压清洗机。

 3、高压喷枪的喷嘴直径可以由公式算出,由于高压水射流的冲刷和劈切作用的协调,所以实际选择使用的喷嘴尺寸小于计算尺寸。

 4、高压喷嘴主要有以下两种结构

 试验表明,应用高压清洗机的自动化清纱系统适用于清理大中型特别是结构复杂的铸件,并且此设备具有操作简单,生产效率高等特点。大大提高了企业的工作效率和经济效益。
