电机的三相单层交叉式绕组嵌线工艺

单层交叉式绕组由线圈数和节距不相同的两种线圈组构成，同一组线圈的形状、几何尺寸和节距均相同，各线圈组的端部互相交叉。交叉式绕组由两大一小线圈交叉布置。

单层交叉式绕组线圈端部连线较短，有利于节省材料，并且省铜。广泛用于q>1的且为奇数的小型三相异步铝合金升降机电动机。

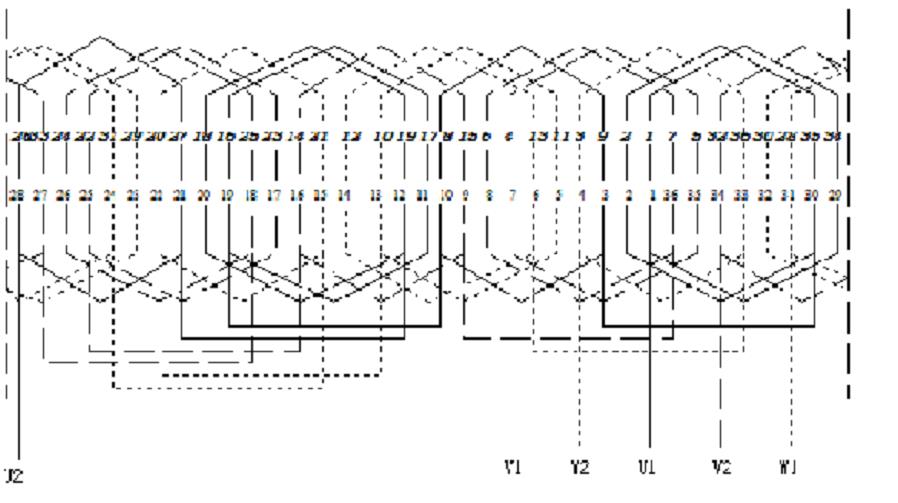

图是三相4极36槽的单层交叉式绕组展开图。每极每相槽数为3，线圈节距两个：一个是1—9，一个是1—8。

展开图上面一行数字表示嵌线顺序，下面一行数字表示线槽序号。由图可以看出每一相由6个线圈组成，其中两个小线圈，节距为1—8，4个大线圈组成两组，节距为1—9。线圈的下层边（图上每个线圈的左边）依次嵌在槽1、2、4、7、8、10、13、14、16、19、20……内，上层边（图上每个线圈的右边）依次嵌在槽29、30、33、35、36、3、5、6……内。每一个上层边都压着三个下层边，如嵌在槽29、30的上层边压着嵌在槽31、32、34的下层边，由此可见，此种嵌线方法吊把线圈为3把。嵌线的步骤仍然是按次序先嵌下层边，后嵌上层边；最后嵌吊起的3把线圈的上层边。具体的嵌线次序如下：

(1)选好第一槽位置，靠近机座出线口。

(2)嵌槽1、2（U相两个大线圈的下层边，引出线头U1），上层边吊起（吊把线圈）。

(3)空一槽3，嵌槽4（W相小线圈的下层边,引出线头W2）,上层边吊起（吊把线圈）

(4)再空两槽5、6，嵌槽7、8（V相大线圈的下层边，引出线头V1）,上层边按照节距1—9压着槽1、2、4三个下层边分别嵌入槽35、36。

(5)再空一槽9，嵌槽10（U相小线圈的下层边，U相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连），上层边按节距1—8压着槽4、7、8三个下层边嵌入槽3。

(6)再空两槽11、12，嵌槽13、14（W相大线圈的下层边，W相大、小线圈的连接方式是上层边与上层边相连，下层边与下层边相连）,上层边按照节距1—9压着槽7、8、10三个下层边分别嵌入槽5、6。

(7)再空一个槽15，嵌槽16（V相小线圈的下层边）。再按上述方法依次把U、W、V三相的线圈嵌入槽内，最后把吊把线圈嵌入槽内。
